VODIČOVÉ PEVNÉ BODY - HRAZDIČKY

Hrazdičky v třmenovém a miskovém tvaru z mědi nebo hliníku

Výhody použití pevných bodů:

  • Přesně stanovené místo pro připojení vodičové svorky zemnící a zkratovací soupravy.
  • Pevné spojení mezi svorkou a pevným bodem zajišťuje bezpečnost propojení v případech průchodu zkratových proudů.
  • Cu - pevné body jsou vyrobeny z mědi, nebo legované mědi galvanicky cínované, šrouby z vysoce legované pevné slitiny mědi.
  • Al - Pevné body jsou vyrobeny z vysoce pevného legovaného hliníku, šrouby z nerezavějící oceli.

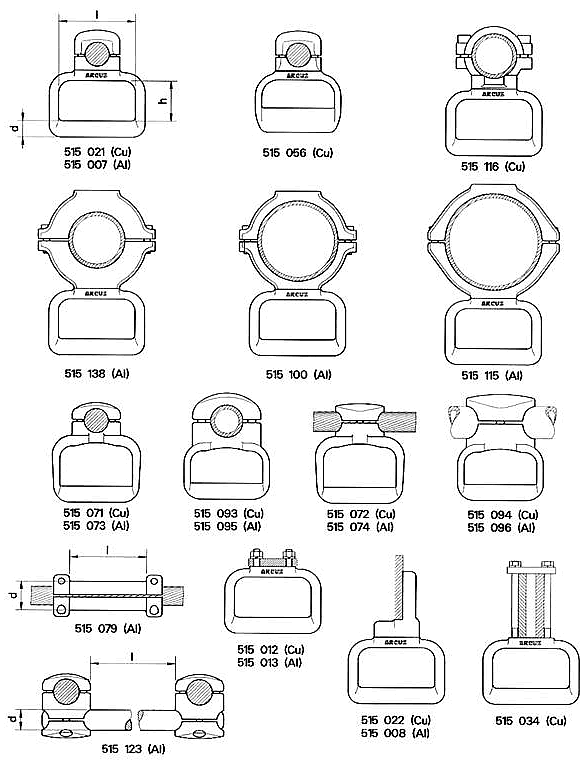

Konstrukce / typová označení:

Vodičový kotvící bod
Objednací číslo
Materiál 		Pro kulatý případně plochý vodič (mm) Rozměry kotevního bodu (mm) Tyto hrazdičky lze použít v kombinaci s ARCUS připojovacími svorkami typ..

Objednací číslo		 Pro jmenovité napětí max. (kV) Váha / kus
(cca. kg)
Cu Al d l h Cu Al
Třmenové kotvící body pro kulaté vodiče paralelně a příčně k vodiči
515 021 515 007 Ø 10-30 20 95 50       220 1,80 0,65
515 056 - Ø 10-30 30 90 35       2,20 -
515 116 - Ø 60 20 95 50 507 0052) 507 006 507 010 1,75 -
- 515 138 Ø 60-95 20 95 50 507 040 507 042 507 043 - 1,40
- 515 100 Ø 100 20 95 50 (Kotevní bod 515 056 není ale určen pro 507 042 a 507 043) - 1,10
- 515 115 Ø 120 20 95 50 - 1,20

Třmenové kotvící body pro kulaté vodiče příčně k vodiči
515 071 515 073 Ø 10-30 20 90 50 507 0052) 507 006 507 010 150 1,50 0,45
515 093 515 095 Ø 30-50 20 90 40 507 040 507 042 507 043 220 2,70 0,70

Třmenové kotvící body pro kulaté vodiče paralelně k vodiči
515 072 515 074 Ø 10-30 20 90 50 507 0052) 507 006 507 010 220 1,50 0,45
515 094 515 096 Ø 30-50 20 90 40 507 040 507 042 507 043 2,70 0,70

Miskový kotvící bod pro kruhový vodič
- 515 079 Ø 20-28 35 95 - 507 006 507 010 507 040 220 - 0,35

Třmenové kotvící body pro plochý vodič paralelně a příčně k vodiči
515 012 515 013 plochý 203) 20 95 50 507 003
507 006
507 042		 507 004
507 010
507 043
 507 005
507 040		 220 1,70 0,55

Třmenové kotvící body pro plochý vodič paralelně a příčně k vodiči
515 022 515 008 plochý 80x10 20 95 50 507 0052)
507 040		 507 006
507 042		 507 010
507 043		 220 2,30 0,75

Třmenové kotvící body pro dva ploché vodiče paralelně a příčně k vodiči
515 034 - max 2x80x10 20 95 50 507 0052)
507 040		 507 006
507 042		 507 010
507 043		 150 1,70 -
- 515 123 Ø 10-30 25 až 4004) - 507 006 507 010 507 040 220 - 1,50

1) Při objednávce prosíme udat přesný Ø vodiče.
2) Vodičová připojovací svorka 507 005 jen pro Cu vodič.
3) Upevnění pomocí 2 otvorů Ø = 8,5 mm, odstup od středu 40 mm.
4) Délka kotvící části je určena pro dvě vodičové připojovací svorky.
