ZKRATOVACÍ SOUPRAVY DO 123 kV
Pro volné vedení a hrazdičky Ø 5-35mm
Jednopólová zkratovací souprava pro volné vedení nebo hrazdičky s napětím do 123 kV.
Vodičové a zemnící svorky propojeny Cu lanem opatřeným průhlednou izolací.
Ovládací tyč je vyrobena z epoxidové GFK pryskyřice a nárazu vzdorné umělé hmoty.
Souprava je určena pro normální klimatické podmínky. Použitelnost -25°C do +70°C.
Možno dodat s ovládacími tyčemi použitelnými do deště.
Samozřejmostí je možnost dodání jakékoliv kombinace souprav, přesně dle vašich požadavků.
| Vodičové připojovací svorky * | Zemnící připojovací svorky * | ||
 |
 |
 |
 |
| typ 507 099 lano max 150mm2 kruhový vodič Ø 5-35 mm |
typ 507 006 lano max 120mm2 kruhový vodič Ø 6-35mm plochý vodič 30mm |

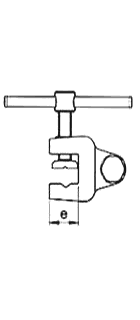

typ 502 028 kruhový vodič 16-70mm2 plochý vodič 15mm |
typ 507 056, 507 057, 597 005 kulový bod Ø 20, 25 mm, hrazdička Ø 20 mm kruhový vodič do 120mm2 |
Soupravy obsahují:
- 1 ks zemnící tyče ( nebo dle přání )
- 3 ks zemnících a zkratovacích lan ( délka dle přání )
- 3 ks vodičových připojovacích svorek ( dle výběru )
- 3 ks zemnících připojovacích svorek ( dle výběru )
| Typové označení | Technické informace | Průřez lana (mm2) |
| 123 003 | délka lana 4000 mm jednodílná zemnící tyč 510 207 délky 2000 mm |
50 - 10 kA/1s |
| 123 004 | 70 - 15 kA/1s | |
| 123 003-5 | délka lana 5000 mm dvoudílná zemnící tyč 511 204 délky 3500 mm |
50 - 10 kA/1s |
| 123 004-5 | 70 - 15 kA/1s | |
| 510 207 | jednodílná zemnící tyč délky 2000 mm | |
| 511 204 | dvoudílná zemnící teleskopická tyč max délky 3500 mm, složená délka 1875 mm |
|
* další typy svorek dle vašich požadavků:
- vodičové svorky
- zemnící svorky
- univerzální svorky
ZKRATOVACÍ SOUPRAVY DO 123 kV
pro trubkové vodiče a hrazdičky Ø 10-120mm
Jednopólová zkratovací souprava pro volné vedení nebo hrazdičky s napětím do 123 kV.
Vodičové a zemnící svorky propojeny Cu lanem opatřeným průhlednou izolací.
Ovládací tyč je vyrobena z epoxidové GFK pryskyřice a nárazuvzdorné umělé hmoty.
Souprava je určena pro normální klimatické podmínky. Použitelnost -25°C do +70°C.
Možno dodat s ovládacími tyčemi použitelnými do deště.
Samozřejmostí je možnost dodání jakékoliv kombinace souprav, přesně dle vašich požadavků.
| Vodičové připojovací svorky * | Zemnící připojovací svorky * | ||
 |
 |
 |
 |

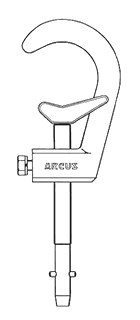

| typ 507 040 na trubkový vodič Ø 10 - 65 mm |

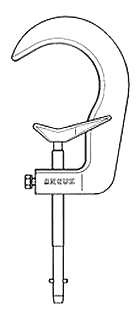

typ 507 058 na trubkový vodič Ø 50 - 120 mm |
typ 502 028 kruhový vodič 16-70mm2 plochý vodič 15mm |
typ 507 056, 507 057, 597 005 kulový bod Ø 20, 25 mm, hrazdička Ø 20 mm kruhový vodič do 120mm2 |
Soupravy obsahují:
- 1 ks zemnící tyče ( nebo dle přání )
- 3 ks zemnících a zkratovacích lan ( délka dle přání )
- 3 ks vodičových připojovacích svorek ( dle výběru )
- 3 ks zemnících připojovacích svorek ( dle výběru )
| Typové označení | Technické informace | Průřez lana (mm2) |
| 123 001 | délka lana 4000 mm jednodílná zemnící tyč 510 207 délky 2000 mm |
50 - 10 kA/1s |
| 123 002 | 70 - 15 kA/1s | |
| 123 001-5 | délka lana 5000 mm dvoudílná zemnící tyč 511 204 délky 3500 mm |
50 - 10 kA/1s |
| 123 002-5 | 70 - 15 kA/1s | |
| 510 207 | jednodílná zemnící tyč délky 2000 mm | |
| 511 204 | dvoudílná zemnící teleskopická tyč max délky 3500 mm, složená délka 1875 mm |
|
* další typy svorek dle vašich požadavků:
- vodičové svorky
- zemnící svorky
- univerzální svorky
