JEDNODÍLNÉ ZEMNÍCÍ OVLÁDACÍ TYČE
Pro jmenovitá napětí nad 1 kV

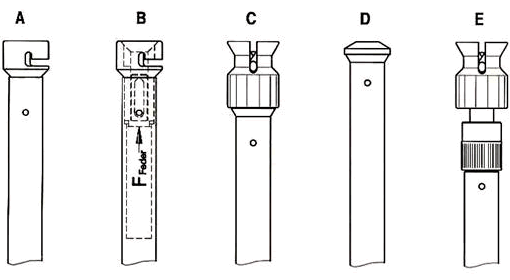

Konstrukční typy bajonetových hlav:
 |
| Jednodílné zemnící tyče |
| Míry |
Lg(mm)
Lh(mm)
D(mm) |
1000
440
30 |
1500
940
30 |
1750
1140
30 |
2000
1440
30 |
2700
2140
40 |
3500
2940
40 |
4500
3840
40 |
| Druh tyče |
VDE 0683 |
R |
R |
S |
S |
R |
S |
L |
| Váha5) |
(kg/ks) |
0,8 |
1,0 |
0,9 |
1,1 |
2,0 |
2,5 |
3,1 |
| Typ |
Spojková hlava |
Objednací číslo |
A
B
C
D
E |
normální bajonet
pérový bajonet
pojišťovací hlava
spojovací kus1)
pojišťovací výklopná hlava |
510 194
510 205
510 216
510 238
510 244 |
510 195
510 206
510 217
510 239
510 245 |
-
-
-
-
510 246 |
510 196
510 207
510 218
510 240
- |
510 197
510 208
510 219
510 241
- |
510 198
510 209
510 220
510 242
- |
510 199
510 210
510 221
510 243
- |
1) při objednávce udejte prosím typ vodičové připojovací svorky
2) na přání může být místo černého kroužku dodán černý PVC nákružek nad ruku
3) samolepící typový štítek z PVC, žlutý, speciálně potištěný
4) ukončení tyče z gumy odolné oděru s vrtáním pro odchod kondenzační vody
5) udané váhy se vztahují na tyče s pojišťovacími tyčovými hlavami
Materiál:
tyče jsou vyrobeny z epoxidové GFK pryskyřice,
žluté nástavné díly - umělá hmota - nárazu vzdorná
|
DVOU A TŘÍDÍLNÉ TELESKOPICKÉ ZEMNÍCÍ OVL. TYČE
Se šroubovacím fixačním muzikusem pro jmenovitá napětí nad 1 kV

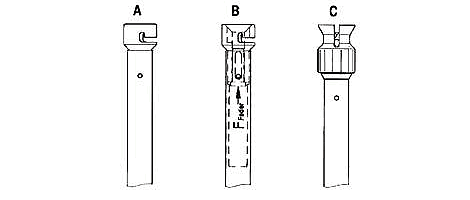

Konstrukční typy bajonetových hlav:
 |
| Teleskopické zemnící tyče se zářezovými nástavci |
| |
Dvoudílné provedení |
| Míry |
LG (mm )
LH (mm)
LT(mm)
D/d (mm) |
1500
300
900
40/30 |
2000
700
1250
40/30 |
2700
950
1500
40/30 |
3500
1350
1900
40/30 |
4500
1950
2500
40/30 |
| Druh tyčí |
VDE 0683 |
R |
R |
S |
S |
L |
| Váha 4) |
(kg/ks) |
0,9 |
1,15 |
1,50 |
1,90 |
2,3 |
| Typ |
Spojková hlava |
Objednací číslo |
A
B
C |
normální bajonet
pérový bajonet
pojišťovací hlava |
511 140
511 145
511 150 |
511 141
511 146
511 151 |
511 142
511 147
511 152 |
511 143
511 148
511 153 |
511 144
511 149
511 154 |
| |
Trojdílné provedení |
| Míry |
LG (mm )
LH (mm)
LT (mm)
D/d1/d (mm) |
3500
750
1400
50/40/30 |
4500
1000
1700
5040/30 |
|
| Druh tyčí |
VDE 0683 |
S |
L |
|
| Váha 4) |
(kg/ks) |
2,20 |
2,80 |
|
| Konstrukce |
Se spojkovou hlavou |
Objednací číslo |
|
A
B
C |
normální bajonet
pérový bajonet
pojišťovací hlava |
511 155
511 157
511 159 |
511 156
511 158
511 160 |
|
1) místo černého kroužku může být dodána ochranná PVC podložka pod ruku
2) samolepící typový štítek z PVC, žlutý, speciálně tisknutý
3) ukončení tyče z gumy, oděru vzdorné s vrtáním pro odchod kondenzační vody
4) uvedené váhy se vztahují na tyče s tyčovými pojišťovacími hlavami
Materiál:
tyče jsou vyrobeny z GFK epoxidové pryskyřice, žluté
nástavné díly - umělá hmota, nárazu odolná
|

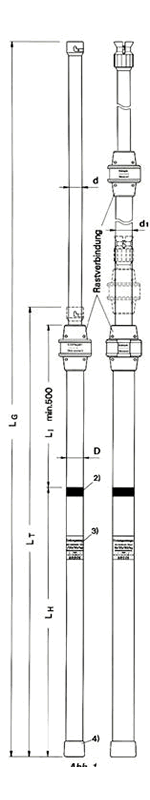

DVOU A TŘÍDÍLNÉ TELESKOPICKÉ ZEMNÍCÍ OVL. TYČE
S pružinovým aretačním muzikusem pro jmenovitá napětí nad 1 kV
Konstrukční typy bajonetových hlav:
 |
| Teleskopické zemnící tyče s tuhým spojením |
| |
Dvoudílné provedení |
| Míry |
LG (mm )
LH (mm)
LT(mm)
D/d (mm) |
1800
400
1025
40/30 |
2100
450
1175
40/30 |
2700
750
1475
40/30 |
3500
1150
1875
40/30 |
4500
1650
2375
40/30 |
| Druh tyčí |
VDE 0683 |
R |
R |
S |
S |
L |
| Váha 5) |
(kg/ks) |
0,90 |
1,20 |
1,50 |
1,90 |
2,30 |
| Konstrukce |
Se spojkovou hlavou |
Objednací číslo |
A
B
C
D |
normální bajonet
pérový bajonet
pojišťovací hlava
spojovací kus1) |
511 196
511 201
511 206
511 211 |
511 197
511 202
511 207
511 212 |
511 198
511 203
511 208
511 213 |
511 199
511 204
511 209
511 214 |
511 200
511 205
511 210
511 215 |
| |
Trojdílné provedení |
| Míry |
LG (mm )
LH (mm)
LT(mm)
D/d1/d (mm) |
3500
540
1345
50/40/30 |
4500
870
1675
50/40/30 |
|
| Druh tyčí |
VDE 0683 |
S |
L |
| Váha 5) |
(kg/ks) |
2,20 |
2,80 |
| Konstrukce |
Se spojkovou hlavou |
Objednací číslo |
A
B
C
D |
normální bajonet
pérový bajonet
pojišťovací hlava
spojovací kus1) |
511 216
511 218
511 220
511 222 |
511 217
511 219
511 221
511 223 |
1) při objednávce prosíme udejte typ vodičové připojovací svorky
2) na přání může být místo černého kroužku dodána ochranná podložka pod ruku
3) samolepící typový štítek z PVC, žlutý, speciálně tisknutý
4) ukončení tyče z gumy, oděru vzdorné s vrtáním pro odchod kondenzační vody
5) uvedené váhy se vztahují na tyče s tyčovími pojišťovacími hlavami
Materiál:
tyče jsou vyrobeny z GFK epoxidové pryskyřice, žluté
nástavné díly - umělá hmota, nárazu odolná
|
KONTAKTNÍ HLAVY ZEMNÍCÍCH A OVLÁDACÍCH TYČÍ
Technické informace
Zobrazené pracovní spojovací hlavy se používají k připojování vodičových připojovacích svorek, koncovek vypínacích hlav a jiných pracovních přípravků,
které jsou vybaveny vřetenem podle DIN 48 087. Vyznačují se rychlým a jednoduchým použitím.
 |
Normální bajonetová hlava
Jištění proti neúmyslnému uvolnění bajonetovou drážkou.
Materiál: nárazuodolná umělá hmota
|
 |
Pérová bajonetová hlava
Jištění proti neúmyslnému uvolnění bajonetového spojení je dodatečně zesíleno pružinou.
Materiál: nárazuodolná umělá hmota, elastická pružina
|
 |
Pojišťovací bajonetová hlava
Otočná hlava z umělé hmoty, ocelové bajonetové pouzdro, neúmyslnému uvolnění či vypadnutí vodičové svorky zabraňuje zpětná pružina, tlačící vřeteno do lůžka bajonetu.
Materiál: nárazuodolná umělá hmota,ocelové díly jsou galvanicky pocínovány
|
 |
Pojišťovací bajonetová hlava s uzavírací funkcí
Funkční princip stejný jako u pojišťovací hlavy. Vřeteno může být v hlavě dodatečně zajištěno zápustným šroubem.
Masivní provedení je určeno pro zvláště drsné podmínky - dráhy, hornictví
Materiál: Všechny díly z kovu, ocelové díly jsou galvanicky pocínovány
|
 |
Pojišťovací vyklápěcí hlava
Provedení jako pojišťovací tyčová hlava, ale dodatečně vybavena ocelovým kloubem a závitovým kroužkem, který umožňuje naklonění hlavy až o 45°.
Materiál: nárazuodolná umělá hmota, ocelové díly jsou galvanicky pocínovány
|
 |
Pevná kontaktní hlava
Určena pro soupravy s pevně - nerozebiratelně připojenou zemnící manipulační tyčí.
Materiál: nárazuodolná umělá hmota
|
